надежность и качество TUV Rheinland
Продукция соответствует европейскому стандарту DIN EN877, сертификат TUV Rheinland
Чугунные безраструбные трубы и фитинги SML, BML, KML по стандарту DIN EN 877
Продукция под известным брендом RUSSML уверенно заняла своё место в современном строительстве, став важной составляющей для самых разных объектов — от жилых домов до коммерческих и промышленных зданий.
Трубы SML доступны на российском рынке: их можно приобрести в Москве, Санкт-Петербурге, Ленинградская области, Екатеринбурге, Сочи, Севастополе и многих других городах. Фитинги под маркой RUS SML изготавливаются с применением передовых технологий и высококачественных материалов, что гарантирует долговечность и надежную работу канализационных систем на протяжении длительного времени.
Компания RUSSML производит и поставляет элементы внутренних канализационных систем из серого чугуна с пластинчатым графитом. Продукция соответствует европейскому стандарту DIN EN 877 и имеет сертификат TÜV Rheinland. Мы организуем прямые поставки безраструбных труб, фасонных частей и соединительных элементов для объектов жилищного, коммерческого и промышленного строительства. Актуальные цены на трубы SML и фитинги представлены в прайс-листе. Отгрузка осуществляется со склада в Москве и других регионах РФ.
Ассортимент продукции
Каталог включает полный комплект деталей для сборки канализационных сетей:
- Трубы SML, BML, KML. Изделия центробежного литья с гладкими торцами. Номинальные диаметры (DN) от 50 до 300 мм. [Перейти в каталог труб]
- Фитинги из литого чугуна. Отводы, тройники, крестовины и переходы для формирования узлов канализации любой конфигурации. [Смотреть фитинги SML]
- Соединительные хомуты и манжеты. Серия IRON (IRON-GRIP, IRON-RAPID, IRON-KRALLE) из нержавеющей стали с профилированным резиновым уплотнителем. Эти элементы обеспечивают герметичность стыка и компенсируют температурные расширения материала. [Выбрать хомуты]
- Сопутствующие товары. Ревизии-прочистки, трапы под трубу SML, заглушки и переходные муфты.
Использование продукции RUSSML помогает снизить зависимость от импорта европейских аналогов, обеспечивая при этом безопасность и надежность вашей канализационной сети.
Трубы SML — это надежный фундамент вашего проекта с высоким уровнем качества, который отлично заменяет зарубежные аналоги благодаря своей долговечности и стабильной работе.
Трубы SML — это инновационное решение в сфере канализационных систем, разработанное с учётом современных требований к надёжности, долговечности и экологичности. Изготавливаемые из чугуна с шаровидным графитом, они обладают исключительной прочностью, устойчивостью к механическим нагрузкам и агрессивным средам. В отличие от традиционных чугунных аналогов, чугунные смл трубы не имеют раструбов — их соединение осуществляется с помощью специальных хомутов с уплотнителями из нержавеющей стали, что обеспечивает герметичность, быстроту монтажа и возможность демонтажа без повреждения элементов.
Такая конструкция делает систему особенно востребованной в многоэтажном строительстве, медицинских учреждениях, гостиницах и других объектах, где критически важны звукоизоляция и пожаробезопасность. Трубы SML практически не передают шумы, что создаёт комфортные акустические условия внутри зданий. Кроме того, чугун с шаровидным графитом не горит и не выделяет токсичных веществ при высоких температурах, что соответствует самым строгим нормам пожарной безопасности.
Ещё одно преимущество — экологичность. Благодаря длительному сроку службы (более 100 лет) и 100% перерабатываемости, безраструбные трубы минимизируют воздействие на окружающую среду. Они устойчивы к коррозии, вибрациям и перепадам температур, а внутренняя поверхность, покрытая специальным цементно-песчаным составом, предотвращает образование отложений и обеспечивает стабильный гидравлический режим на протяжении всего срока эксплуатации.
Выбирая системы RUSSML, вы получаете надёжность, инженерную точность и заботу о будущем — как своего объекта, так и окружающей среды. Это не просто элемент канализации, а долгосрочное решение для современной инфраструктуры, соответствующее международным стандартам качества и безопасности.
Технические характеристики и свойства материала
Материал труб — серый чугун с пластинчатым графитом. Плотность составляет 7,2 кг/дм³, минимальная прочность на разрыв для труб достигает 200 МПа.
Основные свойства системы:
- Пожарная безопасность. Чугун не поддерживает горение и не выделяет токсичных веществ при нагреве. Продукция соответствует классу горения А1 (DIN 4102) и А2-s1, d0 (EN 13501).
- Антикоррозийная защита. Внутренняя поверхность покрыта эпоксидным составом толщиной не менее 80 мкм. Внешняя сторона имеет защитное красно-коричневое покрытие.
- Шумоизоляция. Массивные стенки чугуна гасят акустические колебания, что снижает уровень шума от стока воды в жилых и гостиничных комплексах.
- Химическая стойкость. Система выдерживает воздействие бытовых и промышленных сточных вод с уровнем pH от 2 до 12.
- Температурное расширение. Коэффициент линейного расширения (0,0105 мм/м·К) совпадает с показателями бетона. Это допускает прямую закладку труб в строительные конструкции без установки компенсирующих элементов.
Полные конструктивные размеры и вес изделий доступны в таблице ниже:
| DN (мм) | DE (мм) | Толщина стенки E (мм) | Длина вхождения t (мм) | Вес пустой трубы (кг/м) | Вес заполненной трубы (кг/м) | Площадь поверхности (м²/м) |
| 50 | 58 | 3,5 | 30 | 4,3 | 6,4 | 0,18 |
| 70 | 78 | 3,5 | 35 | 6,5 | 9,9 | 0,25 |
| 80 | 83 | 3,5 | 35 | 7,3 | 10,6 | 0,26 |
| 100 | 110 | 3,5 | 40 | 9,5 | 16,7 | 0,35 |
| 125 | 135 | 4 | 45 | 12,6 | 24,5 | 0,42 |
| 150 | 160 | 4 | 50 | 15,3 | 32,2 | 0,5 |
| 200 | 210 | 5 | 60 | 23,1 | 54,5 | 0,65 |
| 250 | 274 | 5,5 | 70 | 33,3 | 87,6 | 0,85 |
| 300 | 326 | 6 | 80 | 43,2 | 120,6 | 1,02 |

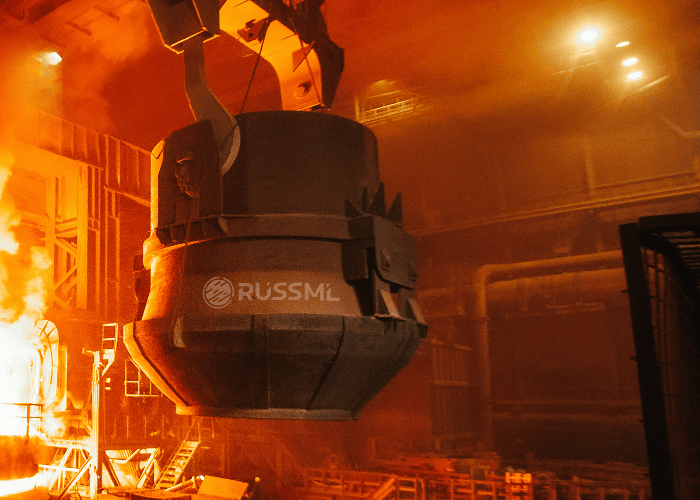

Этапы производства
Производство чугунной канализации SML – сложный технологический процесс, включающий плавку высококачественного чугуна в индукционных печах, центробежное литье для формирования плотной структуры, точную механическую обработку раструбных соединений, многослойное защитное покрытие и строгий контроль качества канализации согласно европейскому стандарту EN 877, важные моменты:
- Центробежное литье – ключевой процесс для получения плотной структуры металла без пор
- Контроль химсостава – обеспечение требуемых механических свойств и коррозионной стойкости
- Двойное покрытие – внутреннее эпоксидное + внешнее для максимальной защиты
- Гидроиспытания – обязательная проверка каждой трубы на герметичность под давлением
- Термообработка – снятие внутренних напряжений и нормализация металлической структуры
- Температурный режим – строгое соблюдение температур плавки и охлаждения
- Механическая обработка – прецизионная обработка всех поверхностей и канавок
- Соответствие EN 877 – строгое следование европейскому стандарту качества
Мы предлагаем следующий ассортимент
Области применения
Трубы SML выполнены из литого чугуна высочайшего качества, что делает безраструбную, канализационную систему СМЛ стойкой как к механическим повреждениям, так и к коррозионному разрушению. Внутренние поверхности покрыты специальным составом для дополнительной защиты. Фитинги SML также изготовлены из литого чугуна — они предназначены для надежного соединения труб между собой с возможностью формирования различных конфигураций канализационных систем. Каждый элемент проходит строгий контроль качества, чтобы гарантировать прочность соединений и безопасность эксплуатации всей системы.
Обжимные манжеты и соединительные детали IRON создаются из особо прочных материалов для обеспечения максимальной надежности узлов стыковки. Продукция компании разработана с учётом разнообразных условий эксплуатации, что обеспечивает высокий уровень безопасности работы канализации даже в сложных ситуациях. Благодаря широкому ассортименту изделий Руссмл клиенты могут подобрать оптимальные решения именно под свои задачи.
Характеристики и особенности
Одним из важных преимуществ труб является их негорючесть — это подтверждается сертификатом соответствия DIN 4102 с присвоением класса А1. Данный стандарт свидетельствует о том, что трубы SML не поддерживают горение и не выделяют токсичных продуктов при пожаре, что значительно повышает безопасность всей канализационной системы.
Кроме того, продукция устойчива к коррозии благодаря материалу изготовления — чугуну высокого качества подходит для использования в условиях повышенной влажности или агрессивной среды, делая такие трубы идеальным выбором для самых разных объектов.
Системы безраструбной канализации SML отличаются простотой монтажа: специальные хомуты обеспечивают герметичное соединение элементов, ускоряя процесс установки без потери надежности конструкции. Применение труб СМЛ широко распространено во многих сферах строительства там, где требуется долговечная и эффективная система отвода сточных вод — они гарантируют безопасное удаление жидкости на долгие годы эксплуатации.
Вся продукция соответствует европейскому стандарту EN 877
| СВОЙСТВА МАТЕРИАЛА SML | |
| Плотность | примерно 7,2 кг/дм3 (71,5 kN/m3) |
| Минимальная прочность на разрыв | ≥150 MPa для фитингов, ≥200 MPa для труб |
| Прочность на сжатие | примерно 3- 4-кратная величина прочности на разрыв |
| Прочность на срез | примерно 1,1- 1,6-кратная величина прочности на разрыв |
| Ударная прочность | (пик прочности на сжатие) ≥ 350 MPa |
| Модуль упругости | от 8.104 до 12.104 N/mm2 |
| Коэффициент Пуассона | ~(0,3) |
| Коэффициент теплопередачи | 50-60 W/mK (при 20° C) |
| Термическая стойкость | Чугунные системы соответствует классу горения A2 в соответствии с EN 13501 – не горит* |
| Коэффициент линейного расширения | только 0,0105 mm/mK (между 0 и 100° C). Соответствует коэффициенту линейного расширения бетона; возможна укладка в бетон. |
| Химическая стойкость | Чугунные системы высокоустойчивы по отношению к стокам зданий с pH от 2 до 12 |
Конструктивные размеры трубы SML
| номинальный внутренний диаметр, мм | наружный диаметр | толщина стенки | длина вхождения зона уплотнения t | вес трубы | поверхность | |||
| DE | допустимое отклонение | Е | трубы и фасонные части, допустимое отклонение | пустая приблизит. кг/м | полностью заполненная приблизит. кг/м | |||
| 50 | 58 | +2/-1 | 3,5 | -0,5 | 30 | 4,3 | 6,4 | 0,18 |
| 70 | 78 | 3,5 | -0,5 | 35 | 6,5 | 9,9 | 0,25 | |
| 80 | 83 | 3,5 | -0,5 | 35 | 7,3 | 10,6 | 0,26 | |
| 100 | 110 | 3,5 | -0,5 | 40 | 9,5 | 16,7 | 0,35 | |
| 125 | 135 | +2/-2 | 4 | -0,5 | 45 | 12,6 | 24,5 | 0,42 |
| 150 | 160 | 4 | -0,5 | 50 | 15,3 | 32,2 | 0,5 | |
| 200 | 210 | +2,5/-2,5 | 5 | -1 | 60 | 23,1 | 54,5 | 0,65 |
| 250 | 274 | 5,5 | -1 | 70 | 33,3 | 87,6 | 0,85 | |
| 300 | 326 | 6 | -1 | 80 | 43,2 | 120,6 | 1,02 | |
Сертификация TÜV Rheinland
Чугунные канализационные SML трубы и фитинги , выпускаемые под брендами RUSSML, RUSKML и RUSBML, полностью отвечают техническим нормам и стандартам качества, установленным Европейским стандартом EN877.
Для их производства используется первоклассное сырьё и современные технологии центробежного литья, а также внутренней и внешней защиты покрытиями. Система предназначена для безнапорного водоотведения внутри зданий, обладает высокой стойкостью к коррозии и отличными прочностными характеристиками. Вся продукция проходит тщательный контроль качества перед отправкой, что гарантирует надежную эксплуатацию и полное соответствие как международным требованиям, так и запросам клиентов.
Наличие сертификата TUV Rheinland подтверждает соответствие продукции стандартам безопасности и качества EN877, а сертификат системы менеджмента качества DNV (ISO 9001) свидетельствует о том, что на производстве внедрена и эффективно применяется система управления качеством, соответствующая мировым нормам.
Документация
Что означает аббревиатура SML в маркировке чугунных труб EN 877
При подборе надежных инженерных коммуникаций для канализационных систем часто встречается маркировка SML. В контексте европейского стандарта EN 877 эта аббревиатура имеет интересную историю и несколько вариантов расшифровки, которые зависят от региона и исторического периода.
Исторические и европейские корни термина
Изначально название имеет немецкое происхождение. Наиболее точная и исторически верная расшифровка — Super Metallit Muffenlos (или Super-Metallit-Lieferprogramm). Ключевым здесь является слово Muffenlos, которое переводится как «без раструба».
В конце 1970-х годов эта продукция вышла на европейский рынок под названием «ML-трубы». Позже, после модернизации и улучшения характеристик, к маркировке добавилась буква «S».
Также в технической документации можно встретить такие варианты:
- System Muffenlos — безраструбная система;
- Sanitary sleeveless — англоязычный аналог, означающий «санитарные трубы без муфт/раструбов».
Адаптация термина на российском рынке
В России за аббревиатурой SML закрепилось другое, более привычное для строителей значение — Seamless (в переводе с английского «бесшовные»).
Стоит отметить важный нюанс: с чисто технической точки зрения это не совсем корректно. В отличие от стальных труб, которые действительно бывают бесшовными благодаря методу горячей прокатки, чугунные трубы производятся методом центробежного литья. Тем не менее, термин «бесшовные» прочно вошел в профессиональный обиход и на отечественном рынке стал устойчивым синонимом высококачественных безраструбных чугунных труб.
Технические особенности труб SML по стандарту EN 877
Фактически, система SML — это безраструбные трубы и фасонные части, изготовленные из серого чугуна с пластинчатым графитом методом центробежного литья. Их ключевые преимущества и характеристики:
- Особенности конструкции: Трубы имеют идеально гладкие, ровные торцы без традиционных утолщений (раструбов), что экономит пространство при монтаже.
- Надежное соединение: Монтаж осуществляется с помощью специальных соединительных хомутов (муфт). Внутри хомута находится профильное резиновое уплотнение, которое гарантирует абсолютную герметичность стыка и компенсирует температурные расширения материала.
- Антикоррозийная защита: Для продления срока службы изделия покрываются высококачественным эпоксидным составом. Как правило, внешняя поверхность имеет характерный красно-коричневый цвет, а внутренняя — желтоватый или светло-серый. Это не только защищает металл от агрессивных сред, но и обеспечивает гладкость стенок для отличной пропускной способности.
Именно сочетание простоты монтажа, пожарной безопасности и исключительной долговечности делает систему SML одним из самых востребованных решений для обустройства внутренних канализационных сетей в современном строительстве.
Канализация не прощает ошибок! Дешевле найдёте. Надёжнее — вряд ли.
Сопровождение проектов и логистика
Группа компаний «Паскаль-Трейд» выступает официальным дистрибьютором продукции RUSSML. Мы обеспечиваем:
- Проектную поддержку. Предоставляем BIM-модели (семейства для Revit) с точной геометрией и актуальными артикулами для формирования спецификаций.
- Технические консультации. Инженеры помогают подобрать диаметры труб, типы хомутов и схемы прокладки с учетом нагрузок и требований СП 30.13330.
- Доставку по России. Отгрузка со склада осуществляется транспортными компаниями или железнодорожным транспортом. Возможна поставка сборных грузов в Москву, Санкт-Петербург, Екатеринбург, Сочи и другие города.
Часто задаваемые вопросы о системе SML
Чем трубы SML отличаются от чугунных труб с раструбом?
Трубы SML имеют гладкие торцы без утолщений. Соединение выполняется накладными хомутами с резиновым уплотнителем. Это экономит пространство при монтаже в шахтах и позволяет разобрать узел без демонтажа всей системы.
Можно ли заливать трубы SML бетоном?
Да. Коэффициент линейного температурного расширения чугуна (0,0105 мм/м·К) идентичен показателю бетона. Это исключает возникновение напряжений в конструкции при температурных колебаниях.
Какой срок службы безраструбной канализации RUSSML?
При соблюдении условий монтажа и эксплуатации в пределах допустимых температур и химического состава стоков (pH 2–12) расчетный срок службы системы превышает 50 лет.
Предоставляете ли вы скидки для проектных и монтажных организаций?
Да, мы работаем со спецификациями. Для получения индивидуального ценового предложения направьте заявку на почту отдела продаж с указанием объема и реквизитов компании.
Оформление заказа
Для расчета стоимости отправьте спецификацию или перечень позиций на электронную почту отдела продаж. Менеджер подготовит коммерческое предложение с учетом проектных скидок и сроков отгрузки. Актуальный прайс-лист, каталоги и сертификаты соответствия доступны для скачивания в разделе «Документация».
