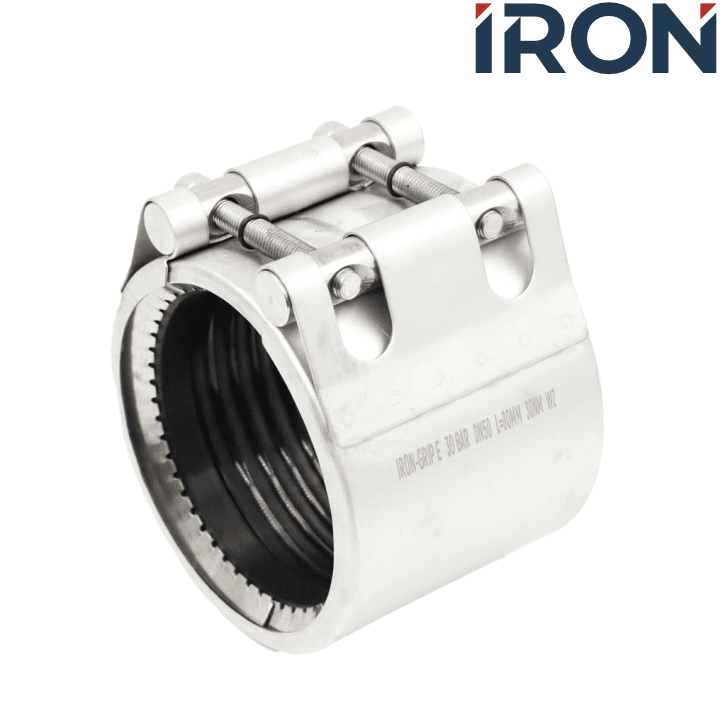

Муфта обжимная IRON-GRIP/GRIP E
IRON-GRIP – обжимная муфта для соединения любых металлических и чугунных труб с высоким внутренним давлением и осевой нагрузкой.
Информация для заказа
| Артикул | Наименование |
|---|---|
| 177050RS | Хомут соединительный, обжимной IRON-GRIP DN 50 PN30 |
| 177100RS | Хомут соединительный, обжимной IRON-GRIP DN 100 PN25 |
| 177125RS | Хомут соединительный, обжимной IRON-GRIP DN 125 PN25 |
| 177150RS | Хомут соединительный, обжимной IRON-GRIP DN 150 PN24 |
| 177200RS | Хомут соединительный, обжимной IRON-GRIP DN 200 PN16 |
| 177250RS | Хомут соединительный, обжимной IRON-GRIP DN 250 PN16 |
| 177300RS | Хомут соединительный, обжимной IRON-GRIP DN 300 PN14 |
| 177400RS | Хомут соединительный, обжимной IRON-GRIP DN 400 PN12 |
| 177500RS | Хомут соединительный, обжимной IRON-GRIP DN 500 PN12 |
| 177600RS | Хомут соединительный, обжимной IRON-GRIP DN 600 PN10 |
БЫСТРАЯ ДОСТАВКА
по территории Российской Федерации любой удобной вам транспортной компанией.
ОПИСАНИЕ
Это самый надежный тип хомутов для соединения трубопроводов. Муфта IRON-GRIP/IRON-GRIP E сочетает в себе свойства соединительного хомута Iron-Rapid и любого обжимного хомута Iron-Kralle с десятикратным запасом прочности. Конический профиль зубьев анкерного кольца очень надёжно зацепляется с любой поверхностью металла. Благодаря им хомут способен выдерживать значительные вибрационные нагрузки. Обжимные муфты Грип поглощают непредвиденные деформации и идеально подходят для установки в сейсмически активных зонах.
Технические данные
| Артикул | Наименование | Номинальный внутренний диаметр | OD min-max | ≈e | M | Давление | ||
|---|---|---|---|---|---|---|---|---|
| DN | мм | мм | мм | Н·м | мм | бар | ||
| 177050RS | Муфта обжимная Грип Е W2 | 50 | 57 | 60 | 63 | 15 | 8 | 30 |
| 177100RS | Муфта обжимная Грип Е W2 | 100 | 108 | 114 | 118 | 15 | 8 | 25 |
| 177125RS | Муфта обжимная Грип Е W2 | 125 | 133 | * | 140 | 15 | 10 | 25 |
| 177150RS | Муфта обжимная Грип Е W2 | 150 | 159 | 168 | 180 | 15 | 10 | 24 |
| 177200RS | Муфта обжимная Грип Е W2 | 200 | 219 | 222 | 225 | 35 | 12 | 16 |
| 177250RS | Муфта обжимная Грип Е W2 | 250 | 250 | 273 | 280 | 35 | 12 | 16 |
| 177300RS | Муфта обжимная Грип Е W2 | 300 | 315 | * | 325 | 35 | 12 | 14 |
| 177400RS | Муфта обжимная Грип Е W2 | 400 | 406 | 426 | 429 | 35 | 12 | 12 |
| 177500RS | Муфта обжимная Грип Е W2 | 500 | 508 | 529 | 532 | 35 | 12 | 12 |
| 177600RS | Муфта обжимная Грип Е W2 | 600 | 610 | 630 | 638 | 35 | 12 | 10 |
Благодаря двум болтам под внутренний шестигранник обеспечивается легкий и быстрый монтаж. Обжимной хомут используется в следующих областях:
- Высотные и подземные сооружения (канализационные, противопожарные, вентиляционные системы).
- Водо- и газообеспечение (водопровод, газопровод, пожарные гидранты, шахтная вентиляция).
- Энергетика (турбинные трубопроводы, холодильные системы).
- Машиностроение (трубопроводы для горючего, смазки).
- Судостроение и шельфовые морские вышки (балластная, вентиляционная система, система водяного охлаждения).
- Шахтные и проходческие сооружения (системы откачки воды, трубопроводы под давлением).
- Очистные сооружения (система дренажа, удаления воды).
- Возможные типы стали: W2, W4 и W5 обеспечивают использование муфт внутри зданий, в земле и воде, в т.ч. солёной.
МАТЕРИАЛ МАНЖЕТ:
EPDM (этилен-пропилен монодиен)
NBR (бутадиен-нитрильный каучук)
Диапазон температур: от -30° C до +125° C
Рабочее давление: зависит от диаметра (см. технические данные)
ПРИМЕЧАНИЕ
Складская программа от включает в себя DN50, 70, 80, 100, 125, 150, 200, 250, 300.
Манжета IRON-GRIP E – измененная версия обжимной муфты Грип с полыми запорными болтами. Используется преимущественно с чугунными трубами RUSSML для канализации.
| Материал хомута: SS304 | ||||||||||||||
| Параметр | C | Mn | Si | S | P | Cr | Ni | Mo | Cu | N | YIELD (МПа) | TENSILE (МПа) | ELONGATION (%) | HARDNESS (HRB) |
| Допуск | ≤0.08 | ≤2.00 | ≤1.00 | ≤0.030 | ≤0.045 | 18-20 | 8-13 | — | — | — | ≥205 | ≥515 | ≥25 | — |
| Результат | 0.047 | 1.179 | 0.475 | 0.001 | 0.032 | 18.124 | 8 | — | — | — | 268 | 671 | 59 | 83 |
| Материал болта: SS201 | ||||||||||||
| Параметр | C | Mn | Si | S | P | Cr | Ni | Cu | N | YIELD (МПа) | TENSILE (МПа) | ELONGATION (%) |
| Допуск | ≤0.15 | 5.5-7.5 | ≤1.00 | ≤0.030 | ≤0.060 | 16-18 | 3.5-5.5 | 16-18 | — | ≥275 | ≥520 | ≥45 |
| Результат | 0.08 | 5.75 | 0.362 | 0.002 | 0.026 | 16.43 | 3.58 | 16.08 | — | 310 | 585 | 48 |
| Материал уплотнителя: EPDM | |||||
| Параметр | Твердость (Shore A) | Постоянная деформация разрыва (%) | Напряжение на 300% удлинении (МПа) | Прочность на разрыв (МПа) | Удлинение при разрыве (МПа) |
| Допуск | 70 ± 5 | ≤35 | ≥10 | ≥13 | ≥300 |
| Результат | 68 | 20 | 11.2 | 13.6 | 322 |
