Системы безраструбной
SML канализации

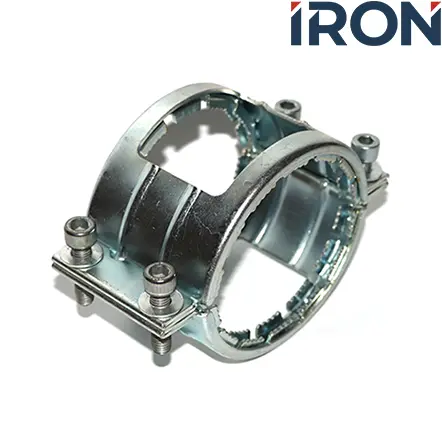

Обжимной хомут IRON-KRALLE

Обжимной хомут IRON-KRALLE имеет широкую область применения, от инженерных коммуникаций и систем полива приусадебного участка до автомобильных топливных, гидравлических, охлаждающих систем.

Наиболее эффективно используется обжимная манжета RUSSML для фиксации и обеспечения высокого уровня герметичности, мест соединения гибких шлангов из полимерных материалов, синтетического или натурального каучука и штуцеров из металла. Востребованность соединений такого типа привела к разработке манжет и хомутов различных конструкций, из которых наиболее распространенными считаются следующие.

Информация для заказа

Артикул Наименоваие
270050RS Хомут усиливающий IRON-KRALLE DN 50 PN10
270070RS Хомут усиливающий IRON-KRALLE DN 70 PN10
270080RS Хомут усиливающий IRON-KRALLE DN 80 PN10
270100RS Хомут усиливающий IRON-KRALLE DN 100 PN10
270125RS Хомут усиливающий IRON-KRALLE DN 125 PN5
270150RS Хомут усиливающий IRON-KRALLE DN 150 PN5
БЫСТРАЯ ДОСТАВКА
по территории Российской Федерации любой удобной вам транспортной компанией.
Быстрый заказ

Технические данные

Артикул DN A (мм) D (мм) L (мм) Pмакс (бар) Затяжка (Nm) Болт (мм)
270050RS 50 22 81 72 до 10 18 — 20 М 8
270070RS 70 22 102 72 до 10 18 — 20 M 8
270080RS 80 22 110 72 до 10 18 — 20 M 8
270100RS 100 22 136 82 до 10 28 — 30 М 10
270125RS 125 23 162 93 до 5 28 — 30 М 10
270150RS 150 23 189 93 до 5 33 — 35 М 10

Когтевой хомут IRON-KRALLE – оснащённый зубцами

Зубцы направлены на внутреннюю сторону. Зубцы обеспечивают более надёжное сцепление с материалом фиксируемого изделия. Такой когтевой хомут RUSSML имеет определённую специфику применения. Его рекомендуется использовать при необходимости закрепление кабелей и проводов с вертикальной прокладкой. Зубцы обеспечивают надежную фиксацию места крепления при вибрационных нагрузках на систему трубопровода. Хомуты такого типа чаще всего используются в трубопроводах, к которым предъявляются наиболее строгие требования относительно надежности фиксации в сочетании с более суровыми условиями эксплуатации: производственные цеха разводка трубопроводов в судах, самолётах и трансформаторах.

Видео испытаний IRON-KRALLE

Обжимная манжета IRON-KRALLE с перфорацией

Имеет существенно сниженный вес по сравнению с цельнометаллическими аналогами. При этом прочность, надёжность и износостойкость такого изделия не намного ниже, чем у цельнометаллических аналогов. Область применения не отличается от хомутов и манжет других типов. Это места крепления шлангов к оборудованию, а также соединение двух частей трубопроводов. Чаще всего используется в автомобильной промышленности, а также других отраслях, где параметр низкого веса является ключевым.

Червячный

Состоит из трёх конструкционных элементов: обжимная лента, червячный винт, замковой узел. На ленте сформированный прорези, представляющие собой рельефные выпуклости (ступени) на которые опирается червячный винт. Ступени имеют небольшой, но чётко выраженный наклон, предотвращающий срыв винта при установке. Края ленты профилированы и хорошо обработаны. Это обеспечивает дополнительную прочность и пространственную жёсткость изделия. Одной из разновидностей червячной обжимной конструкции является хомут с ключом. Фактически, в нем заменена только одна деталь – червячный винт. Он оснащается “бабочкой”, что существенно облегчает процесс его затяжки. Нет необходимости в использовании отвёрток и другого инструмента. Такой обжимной хомут RUSSML чаще всего используется для бытовых целей, из-за простоты применения.

Преимущества использования

Использование хомутов и манжет для фиксации труб имеет следующие преимущества:

  • Надёжное закрепление на местах соединения и обеспечения высокой степени герметичности;
  • Возможность регулировать силу затяжки, это снижает риск деформирования труб и других коммуникаций;
  • Высокая устойчивость к механическим внешним воздействиям – сопротивляемость давлению, сжатию, ударным деформациям, вибрации и другим механическим нагрузкам;
  • Стойкость агрессивной внешней среде – хомут или манжета RUSSMLизготавливается из материалов устойчивых к слабым растворам кислот и щелочей, минеральным, органическим и синтетическим маслам, смазкам и другим горюче-смазочным материалам;
  • Устойчивость к климатическим факторам – допускает нагрев в широком диапазоне параметров, в том числе сильное охлаждение и перепады температур в сочетании с высокой влажностью.

Материалы изготовления

Хомут или манжета IRON-KRALLE изготавливается из высококачественных материалов. В частности само кольцо производится из стабилизированной нержавеющей стали с высокими прочностными характеристиками. Фиксирующие детали изготавливаются из углеродистых сталей с антикоррозионным цинковым покрытием. При наличии уплотнителя его изготавливают из этиленпропиленового каучука или другого эластомера обеспечивающего надлежащий уровень герметичности и устойчивость к любому типу внешних воздействий.

Наша компания является официальным дилером изделий под торговой маркой «RUSSML» – всемирно известного бренда, чья продукция востребованного во многих странах. Обратившись в нашу компанию, клиент получит высококачественные крепежные изделия по ценам производителя. В нашем каталоге вы сможете найти изделия RUSSML в в полной номенклатуре типоразмеров. Наши склады находятся в Москве и Санкт-Петербурге, а доставку приобретенной продукции осуществляем по всей территории России.
